보안 장비 조달 시 물리적 치수를 잘못 계산하면 즉각적인 운영 오류가 발생합니다. 기계가 현장에 도착합니다. 설치 팀이 장비를 상자에서 꺼냅니다. 그들은 그것이 로비 문을 통과할 수 없다는 것을 금방 깨닫습니다. 이 시나리오는 상업 시설과 정부 시설에서 자주 발생합니다. 시설 관리자는 평가 단계에서 소프트웨어 알고리즘의 우선순위를 정하는 경우가 많습니다. 그들은 발전기 전력과 인공 지능 기능에 중점을 둡니다. 그들은 물리적 차원을 부차적인 고려사항으로 취급합니다. 그러나 기계의 물리적 개방이 모든 것을 결정합니다. 개체 용량이 제한됩니다. 이는 외부 시스템 공간을 정의합니다. 기준 처리량을 설정합니다. 규모가 작은 부대로 인해 보안 직원이 수동으로 가방을 검색해야 합니다. 이로 인해 체크포인트에서 심각한 처리량 병목 현상이 발생합니다. 대형 장치는 귀중한 바닥 공간을 낭비하고 유틸리티 자원을 고갈시킵니다. 이 가이드는 보안 책임자를 위한 실용적인 측정 워크시트를 제공합니다. 공급업체를 참여시키거나 제안 요청을 보내기 전에 정확한 치수 요구 사항을 정의하는 방법을 배우게 됩니다.
위협 프로필과 크기 일치: 이상적인 터널 크기는 비용과 효율성의 균형을 맞추기 위해 절대 최대치가 아닌 예상 개체의 95번째 백분위수에 따라 결정됩니다.
시설 제약이 기계 사양을 대체합니다. 스캐너의 외부 설치 공간과 설치 경로로 인해 더 큰 터널 크기를 고려 대상에서 제외하는 경우가 많습니다.
방향 문제: 치수는 일반적으로 너비 x 높이(예: 50x30cm)로 표시됩니다. 가로로 맞는 가방이 세로로 맞지 않을 수 있으므로 이 방향을 이해하는 것이 중요합니다.
발생기 절충안: 터널 크기가 클수록 투과율과 이미지 해상도를 유지하기 위해 본질적으로 더 강력한 X선 발생기(더 높은 kV)가 필요합니다.
표준화로 조달 간소화: 요구 사항을 업계 표준 차원에 맞춰 조정하면 경쟁력 있는 공급업체 입찰, 유지 관리가 쉬워지고 정부 QR(질적 요구 사항) 준수가 보장됩니다.
목차
터널 개방은 체크포인트 속도와 작업 흐름 안정성에 직접적인 영향을 미칩니다. 가방이 스캐너에 비해 너무 큰 경우 작업자는 컨베이어를 멈추고 수동 검사를 수행해야 하므로 처리량이 줄어들고 승객의 지연이 발생합니다. 올바른 터널 크기는 수하물을 지속적으로 이동시키고 일관된 검색 효율성을 유지합니다.
대본 | 벨트 상태 | 처리 시간 | 처리량 영향 |
|---|---|---|---|
가방은 적절한 여유 공간에 맞습니다. | 연속운전 | 10~15초 | 최적의 성능 |
가방 접점 리드 커튼 | 짧은 일시 중지 | 20~30초 | 적당한 감소 |
터널 내부에 가방 걸림 | 정지 및 역회전 | 1~2분 | 상당한 손실 |
가방이 터널 크기를 초과합니다. | 수동검사 | 2~4분 | 심각한 병목 현상 |
터널 크기는 X선 발생기와 검출기 시스템 간의 관계에 영향을 미칩니다. 개구부가 클수록 이미지 품질을 유지하려면 더 넓은 침투 거리와 더 강력한 시스템 보정이 필요합니다. 발전기 전력과 감지기 성능이 터널 크기와 일치하지 않으면 이미지 대비와 물체 식별이 감소할 수 있습니다.
올바른 터널 크기를 선택하면 스캐너가 의도한 용도에 맞는 선명한 이미지를 제공할 수 있습니다. 소형 품목 검색 시스템에는 대형 터널이 필요하지 않지만, 대형 수하물 애플리케이션에는 안정적인 검사를 유지하기 위해 충분한 전력과 탐지기 기능이 필요합니다.
보안 애플리케이션에는 필수 장비 요구 사항이 있는 경우가 많습니다. 공항, 정부 시설 및 중요 기반 시설 현장에서는 허용 가능한 스캐너 성능 및 크기를 정의하는 특정 검사 표준을 준수해야 할 수도 있습니다.
시설 제한은 이러한 요구 사항을 무시할 수 없습니다. 필요한 터널 크기가 사용 가능한 공간을 초과하는 경우 배포 전에 건물 레이아웃, 전기 공급 또는 설치 영역을 수정해야 할 수 있습니다. 적절한 터널 선택은 운영 효율성과 규정 준수를 모두 보장합니다.
표준 터널 크기는 장비 선택, 유지 관리 및 교체를 단순화합니다. 공통 치수를 선택하면 조달 비용이 절감되고 예비 부품에 더 쉽게 접근할 수 있습니다. 맞춤형 터널 크기를 사용할 수 있지만 일반적으로 더 높은 투자와 더 긴 생산 시간이 필요합니다.

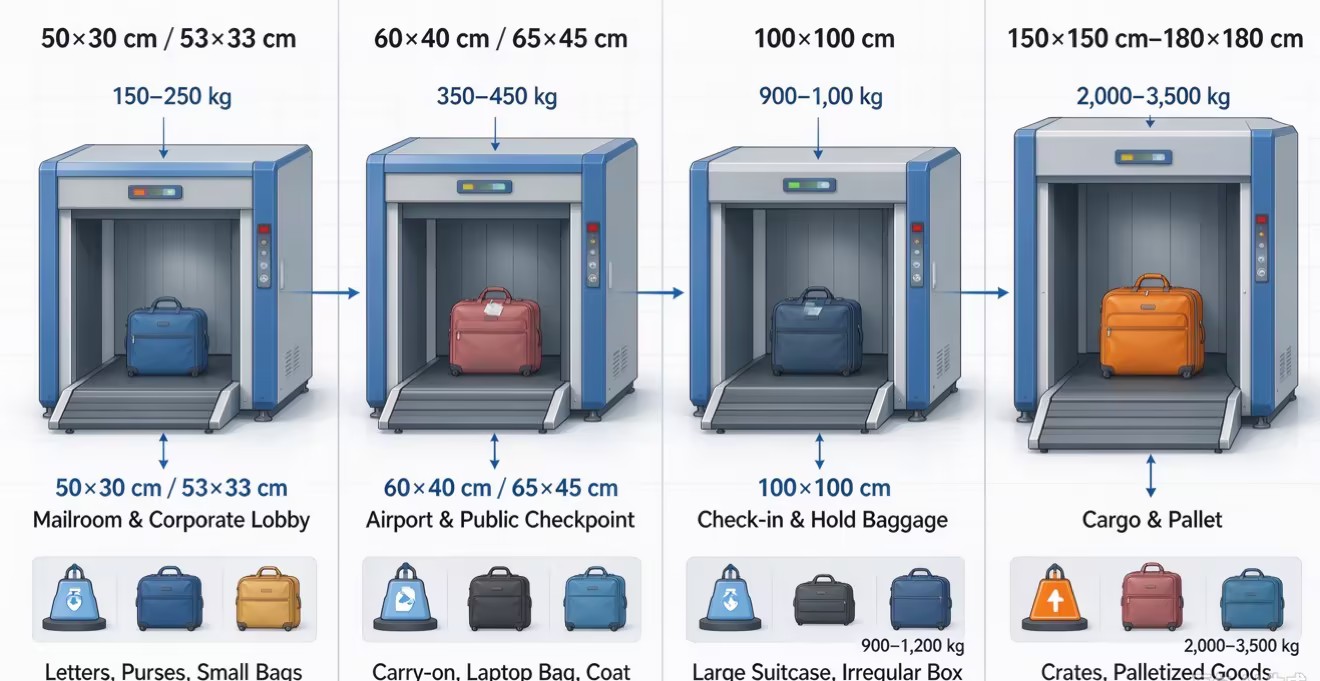

터널 크기(W × H) | 주요 응용 프로그램 | 대표적인 품목 | 대략. 무게 |
|---|---|---|---|
50×30cm / 53×33cm | 사무실, 우편실, 학교 | 서류, 배낭, 소형 소포 | 150~250kg |
60×40cm / 65×45cm | 공항, 법원, 공공 검문소 | 기내 수하물, 서류 가방, 노트북 가방 | 350~450kg |
100×100cm | 공항 체크인, 세관, 호텔 | 대형 여행가방, 상자, 유모차 | 900~1,200kg |
150×150cm ~ 180×180cm | 물류센터, 항만, 창고 | 팔레트, 화물 상자, 산업용품 | 2,000~3,500kg |
50 × 30 cm 개구부가 있는 소형 스캐너는 제한된 공간 환경을 위해 설계되었습니다. 문서, 작은 가방, 택배 패키지를 처리하는 동시에 설치가 간단하고 전력 요구 사항이 낮습니다.
60 × 40 cm 및 65 × 45 cm 카테고리는 보안 검색대에 널리 사용됩니다. 이는 기계 크기와 스캔 용량 사이의 실질적인 균형을 제공하여 일반적인 승객 수하물과 개인 물품을 지원합니다.
100 × 100cm 시스템은 대형 수하물 및 불규칙한 품목을 위해 설계되었습니다. 더 높은 하중을 지탱하려면 더 강한 바닥재, 더 넓은 설치 공간, 더 무거운 컨베이어 시스템이 필요합니다.
150 × 150cm 이상의 대형 터널 시스템은 산업용으로 제작되었습니다. 지속적인 작업을 위해 강화된 구조와 대용량 롤러 컨베이어를 사용하여 팔레트 및 중량물을 처리합니다.
매일 처리되는 품목의 실제 크기를 확인하고 이를 스캐너 개방 크기와 일치시킵니다. 일반적인 대형 품목을 측정하고 물체 주위에 충분한 간격을 유지하여 용지 걸림 및 센서 오류를 방지합니다. 희귀 품목의 경우 기계 크기를 너무 크게 설정하지 마십시오. 대부분의 교통량에 맞게 설계하고 수동 검사를 통해 가끔 대형 품목을 처리합니다.
스캐너 공간에는 터널 크기 이상이 포함됩니다. 차폐, 발전기, 유지보수 접근, 롤러 테이블 및 운전자 이동을 위한 공간을 계획합니다. 비용이 많이 드는 수정 없이 장비가 최종 위치에 도달할 수 있도록 설치 전에 문 너비, 엘리베이터 용량 및 운송 경로를 확인하십시오.
스캐너 성능은 작동 요구 사항에 맞는 벨트 강도, 속도 및 인체 공학에 따라 달라집니다. 컨베이어는 모터 과부하 없이 예상되는 수하물 하중을 처리해야 하며, 이미지 처리는 선택한 벨트 속도를 지원해야 합니다. 적절한 벨트 높이는 운전자의 편안함을 향상시키고 효율적인 적재 성능을 유지합니다.
물리적 요구 사항을 확장하면 하드웨어 변경의 연쇄 반응이 발생합니다. 규모가 커짐에 따라 초기 하드웨어 비용도 기하급수적으로 증가합니다. 당신은 더 많은 강철 프레임 비용을 지불하고 있습니다. 당신은 더 많은 납 차폐 비용을 지불하고 있습니다. 확장된 내부 용적을 감당하기 위해 더 큰 검출기 어레이에 대한 비용을 지불하고 있습니다. 개구부에 1cm가 추가될 때마다 외부 하우징도 이에 상응하여 증가해야 합니다.
발전기 전력 요구 사항은 기계가 커질수록 극적으로 변합니다. 더 큰 X선 수하물 스캐너 터널 크기는 X선이 이동해야 하는 거리를 증가시킵니다. 표준 140kV 발전기는 60cm x 40cm 장치에 완벽하게 작동합니다. 100cm x 100cm 단위로 업그레이드하는 경우 발전기를 업그레이드해야 합니다. 적절한 강철 침투를 보장하려면 160kV 또는 180kV 발전기가 필요합니다. 생성기를 업그레이드하지 못하면 어둡고 읽을 수 없는 이미지가 생성됩니다.
터널 크기 | 최소 권장 발전기 전력 | 일반적인 강철 침투 |
|---|---|---|
50cm x 30cm | 140kV | 30mm - 32mm |
60cm x 40cm | 140kV 또는 160kV | 32mm - 35mm |
100cm x 100cm | 160kV 또는 180kV | 35mm - 38mm |
150cm x 150cm | 180kV 또는 200kV | 38mm - 40mm+ |
소프트웨어 및 위협 탐지 호환성도 머신 크기에 따라 변경됩니다. 더 높은 kV 발생기를 갖춘 대형 기계는 다양한 이미지 밀도를 생성합니다. 인공 지능 소프트웨어는 특정 픽셀 값을 사용하여 위협을 탐지합니다. 이미지 조작 도구는 정확한 하드웨어 구성에 맞게 특별히 보정되어야 합니다. 단순히 작은 컴퓨터에서 큰 컴퓨터로 소프트웨어를 이식할 수는 없습니다. 알고리즘은 검출기 배열의 특정 형상과 일치하도록 조정이 필요합니다.
전력 소비 및 HVAC 부하가 크게 증가합니다. 더 큰 발전기는 엄청난 양의 전기를 소비합니다. 전용 전기 회로가 필요합니다. 연속 작동 중에 상당한 열을 방출합니다. 귀하의 시설에서는 이렇게 증가된 열 부하를 처리해야 합니다. 체크포인트를 업그레이드하려면 컴퓨터 바로 위에 전용 냉각 통풍구를 설치해야 할 수도 있습니다. 주변 온도가 너무 높아지면 발전기는 영구적인 손상을 방지하기 위해 열 차단을 실행합니다.
올바른 물리적 치수를 선택하려면 정확한 측정과 운영 인식이 필요합니다. 소프트웨어 기능이나 생성기 사양을 평가하기 전에 물리적 제약을 잠궈야 합니다. 성공적인 조달 프로세스를 보장하려면 즉시 다음 조치를 취하십시오.
매일 검문소를 통과하는 가장 큰 품목의 정확한 너비와 높이를 감사하고 기록하십시오.
설치 경로를 따라 모든 출입구, 복도, 엘리베이터의 폭, 높이, 회전 반경을 측정합니다.
모터 소진을 방지하기 위해 예상되는 가장 무거운 화물을 기준으로 필요한 컨베이어 부하 용량을 계산합니다.
기계 크기를 과도하게 지정하고 바닥 공간을 낭비하지 않도록 허용 가능한 수동 검색 비율을 정의하십시오.
A: 공항 보안 검색대의 표준 크기는 60cm x 40cm에서 65cm x 45cm입니다. 이러한 크기는 높은 처리율을 유지하면서 표준 휴대 수하물, 노트북 가방, 무거운 겨울 코트를 완벽하게 수용합니다.
답: 그렇습니다. 치수는 일반적으로 너비 x 높이로 나열됩니다. 50cm x 30cm 개구부는 수직 간격이 정확히 30cm임을 의미합니다. 견고한 항목은 이 특정 높이 제한에 맞아야 합니다. 높이가 항목을 가리는 경우 전체 볼륨은 중요하지 않습니다.
A: 아니요. 터널이 클수록 관통력과 분해능을 유지하기 위해 실제로 더 강력한 발전기가 필요합니다. 엑스레이는 더 멀리 이동해야 합니다. 더 높은 kV 발생기가 없으면 이미지 품질이 저하되어 어둡고 거친 스캔이 발생합니다.
A: 물체의 모든 측면에 최소 2~3cm의 여유 공간이 필요합니다. 이렇게 하면 품목이 무거운 납 커튼에 걸리는 것을 방지하고 가방이 내부 추적 센서를 막는 것을 방지하여 벨트 걸림을 방지합니다.
A: 분해하는 것은 매우 권장되지 않습니다. 이는 종종 제조업체 보증을 무효화하고 납 차폐 무결성을 손상시킬 위험이 있습니다. 또한 재조립 시 값비싼 공장 재보정이 필요합니다. 이를 방지하려면 항상 사전에 설치 경로를 측정하십시오.
A: 터널 크기는 가방을 위한 빈 입구에 불과합니다. 외부 치수에는 발생기용 하우징, 감지기 어레이 및 두꺼운 납 차폐 장치가 포함됩니다. 외부 설치 공간은 개구부 자체보다 상당히 큽니다.
