보안 및 물류 검문소는 특정한 기계적 취약성에 직면해 있습니다. 단단한 수하물, 부드러운 더플백, 불규칙한 소포 등 다양한 품목이 혼합된 품목이 동일한 검사 벨트에 모입니다. 중량 분포와 재료 밀도의 이러한 변화는 예측할 수 없는 기계적 응력을 생성합니다. 부정확한 부하 추정은 조기 모터 고장, 벨트 미끄러짐 및 스캔 중 이미지 왜곡을 직접적으로 초래합니다. 드라이브 시스템이 편평한 슬라이더 베드를 가로질러 무겁고 집중된 하중을 끌어당기는 데 어려움을 겪을 때 발생하는 미세 끊김 현상으로 인해 이미징 소프트웨어가 손상됩니다. 비용이 많이 드는 시설 가동 중단 시간과 보안 병목 현상이 발생합니다. 반면에 엄청나게 큰 모터로 시스템을 과도하게 엔지니어링하면 자본과 시설 공간이 낭비됩니다. 올바른 수하물 스캐너 컨베이어 부하를 설정하려면 엄격한 물리학 기반 방법론이 필요합니다. 시설 엔지니어는 검사 환경의 정지 및 이동 현실에 맞게 특별히 맞춤화된 컨베이어 부하 요구 사항을 계산하고 지정해야 합니다.
동적 및 정적 부하: 정지 및 이동 스크리닝 작업, 특히 계단식 대기열 컨베이어에는 연속 실행 부하뿐만 아니라 높은 시동 토크에 적합한 크기의 드라이브 시스템이 필요합니다.
혼합 프로파일 가변성: 정확한 용량 계획은 무겁고 불규칙한 소포의 최대 체적 치수(DIM), 부피 밀도 및 집중 점 하중을 고려해야 합니다.
시스템 통합: 이미지 잘림이나 벨트 끊김을 방지하려면 컨베이어의 기계적 한계가 X-Ray 수하물 스캐너의 이미징 요구 사항과 정확하게 일치해야 합니다.
위험 완화: 적절한 장력 테이크업(일반적으로 벨트 길이의 1%) 및 신장 계산은 피크 서지 조건에서 벨트 추적 실패를 방지하는 데 중요합니다.
목차

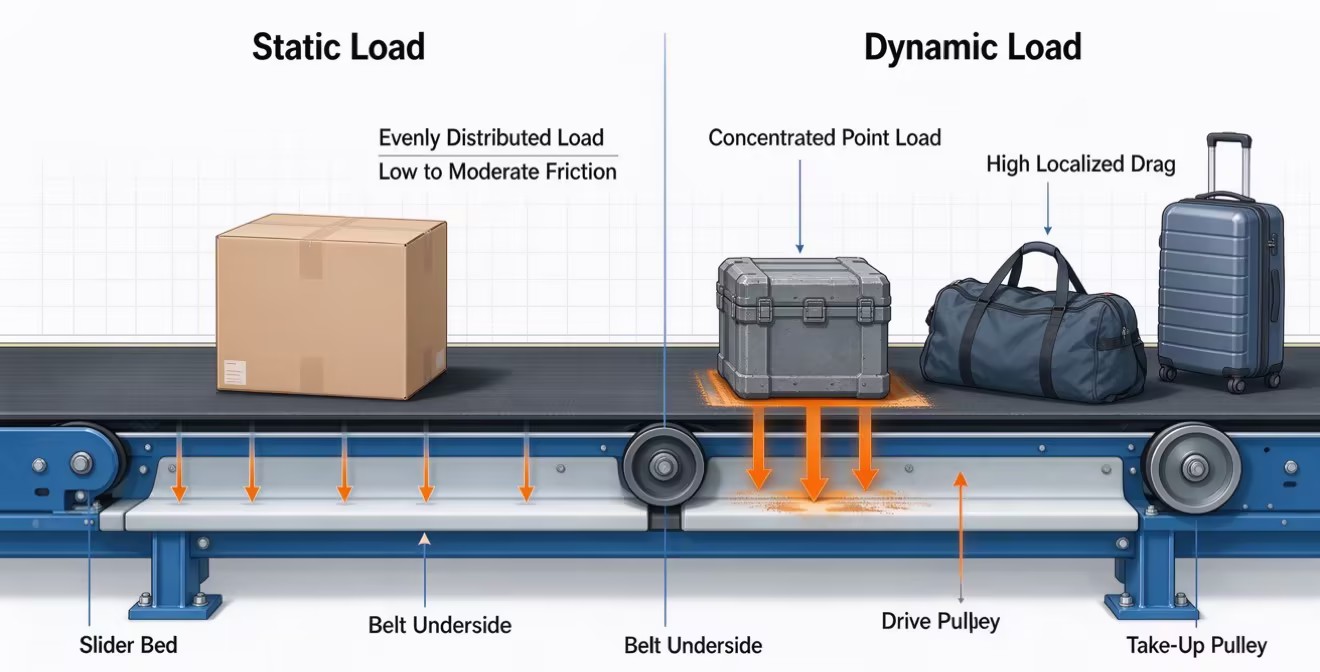

정적 하중은 벨트와 그 위에 있는 품목의 정지 중량을 나타내고, 동적 하중에는 시동, 정지 및 비상 제동 시 추가 힘이 포함됩니다. 인덱싱이 빈번한 스크리닝 시스템에는 지속적인 작동뿐만 아니라 반복적인 토크 스파이크를 처리할 수 있는 모터와 드라이브 구성 요소가 필요합니다. 적절한 동적 부하 평가는 벨트 미끄러짐, 모터 과부하 및 기계적 고장을 방지합니다.
다양한 패키지 모양과 중량 분포로 인해 컨베이어에 다양한 장력 패턴이 생성됩니다. 편평하고 고르게 분포된 하중은 원활하게 움직이는 반면, 불규칙하거나 집중된 무거운 품목은 마찰, 벨트 마모 및 구조적 응력을 증가시킵니다. 컨베이어 시스템은 안정적인 움직임과 긴 서비스 수명을 유지하기 위해 다양한 부하 조건을 처리하도록 설계되어야 합니다.
소포 프로필 | 부하 분산 | 슬라이더 베드 마찰에 미치는 영향 | 기계적 스트레스 수준 |
|---|---|---|---|
표준 판지 상자 | 공간 전체에 고르게 분포됨 | 낮음에서 보통 | 기준선 |
무거운 펠리칸 케이스 / 상자 | 집중점하중 | 높은 국지적 항력 | 극심한 |
소프트 더플백 | 가변, 이동 중 교대 | 일관성이 없어 추적 문제가 발생함 | 보통에서 높음 |
롤링 하드쉘 수하물 | 바퀴나 불규칙한 모서리에 얹혀짐 | 높은 점하중, 롤백 위험 | 높은 |
컨베이어 베드의 구조적 한계에 따라 시스템이 이러한 하중을 처리하는 방법이 결정됩니다. 일반적인 대량 자재 취급에서는 종종 홈통 롤러 섹션을 활용하여 느슨한 자재를 적재합니다. 보안 검색은 거의 전적으로 평면 슬라이더 침대에 의존합니다. 플랫 베드는 선명한 이미징에 필요한 절대적인 안정성을 제공하지만 본질적으로 롤러 베드보다 마찰이 더 높습니다. 구동 시스템은 슬라이더 베드의 연속적인 끌림에 맞서 벨트를 당겨야 하는데, 이는 무거운 점 하중으로 인해 기하급수적으로 악화되는 요인입니다.
처리량은 중량 용량 이상의 요소에 따라 달라집니다. 엔지니어는 품목 크기, 벨트 너비, 소포 간 간격 및 재료 밀도를 고려해야 합니다. 적절한 간격을 통해 이미징 시스템은 품목을 정확하게 분리할 수 있으며, DIM 및 부피 밀도 계산은 컨베이어가 과부하나 라인 백업을 유발하지 않고 다양한 화물 유형을 처리할 수 있도록 보장합니다.
벨트 속도는 컨베이어 용량에 직접적인 영향을 미치지만 스캐너의 이미징 기능과 일치해야 합니다. 벨트가 너무 빨리 움직이면 데이터 캡처 시간이 부족하여 이미지 품질이 저하될 수 있습니다. 따라서 컨베이어 속도는 X선 센서 시스템에 의해 제한되며 모든 처리량 계산은 스캐너의 승인된 작동 속도를 중심으로 설계되어야 합니다.
벨트와 컨베이어 베드 사이의 마찰에 따라 작동에 필요한 모터 부하가 결정됩니다. 마찰이 높을수록 품목을 이동하는 데 사용할 수 있는 전력이 감소하는 반면, 기울어진 컨베이어에는 중력을 극복하기 위해 추가 토크가 필요합니다. 적절한 벨트 재료 선택 및 하중 계산은 안정적인 움직임을 유지하고 패키지 조건 변화 시 미끄러짐을 방지하는 데 도움이 됩니다.
기어 모터는 벨트 미끄러짐이나 과부하 없이 완전 부하된 컨베이어를 시작하고 이동하기에 충분한 토크를 제공해야 합니다. 나선형 베벨 기어박스와 같은 백래시가 낮은 감속기는 부드러운 벨트 움직임을 유지하고 스캔 중 이미지 왜곡을 방지하는 데 도움이 됩니다. 또한 드라이브 시스템은 스캔 속도를 안정적으로 유지하고 이미지 품질을 보호하기 위해 업스트림 컨베이어의 갑작스러운 부하 변화를 처리해야 합니다.
모터 선택에는 토크, 에너지 효율성 및 열 발생의 균형이 필요합니다. 모터 크기가 너무 크면 전력 소비와 냉각 요구가 증가하는 반면, 크기가 작은 모터는 연속 부하에서 과열될 수 있습니다. 강제 공기 냉각, 효율적인 모터 하우징 및 가변 주파수 드라이브(VFD)는 실제 컨베이어 수요에 따라 온도를 제어하고 전력 사용량을 조정하는 데 도움이 됩니다.
컨베이어 벨트는 하중이 가해지면 자연적으로 늘어나므로 안정적인 작동을 위해서는 적절한 장력 제어가 필수적입니다. 벨트 신율은 일반적으로 재료와 적용 하중에 따라 0.1%~1% 범위입니다. 적절한 장력 테이크업 시스템은 시간이 지남에 따라 이러한 늘어남을 보상하여 벨트 미끄러짐, 추적 문제 및 예기치 않은 가동 중지 시간을 방지합니다. PVC 벨트는 비용 효율적인 성능을 제공하고, PU 벨트는 더 낮은 신축성과 더 높은 강도를 제공하며, 견고한 용도에는 패브릭 코어 벨트가 선호됩니다.
벨트 표면 선택에는 견인력과 원활한 패키지 이동 간의 균형이 필요합니다. 접지력이 높은 표면은 무거운 수하물이 미끄러지는 것을 방지하지만 컨베이어 전환 지점에서 느슨한 끈이나 불규칙한 품목이 걸릴 수 있습니다. 마찰이 적은 전환 플레이트를 사용하면 안정적인 움직임을 유지하면서 방해 위험을 줄이는 데 도움이 됩니다. 컨베이어 설계는 안전한 운송과 섹션 간 원활한 운송을 보장해야 합니다.
검사 인프라가 기계적 고장이나 이미지 왜곡 없이 작동하도록 하려면 다음과 같은 조치를 취하십시오.
특히 시설에서 처리하는 가장 무거운 점하중과 가장 불규칙한 소포 크기에 중점을 두고 현재 최대 처리량 데이터를 감사합니다.
3D 부하 시뮬레이션을 실행하고 특정 대기열 및 스캐너 구성에 대한 동적 토크 요구 사항을 매핑하려면 시스템 엔지니어에게 문의하세요.
장비 조달을 시작하기 전에 포괄적인 화물 계산기를 활용하여 기본 부피 및 청구 가능 중량 요구 사항을 설정합니다.
예상치 못한 용지 걸림 및 서지로부터 보호하려면 공급업체 요구 사항에 가변 주파수 드라이브(VFD) 및 토크 제한 커플링을 지정하십시오.
자연스러운 신장을 방지하기 위해 벨트 추적 및 테일 풀리 장력 조정에 초점을 맞춘 엄격한 주간 유지 관리 일정을 구현하십시오.
A: 최대 적재 용량은 벨트 속도, 모터 토크, 벨트와 슬라이더 베드 사이의 마찰 계수, 소포의 부피 밀도를 평가하여 계산됩니다. 플랫 슬라이더 베드의 구조적 항복 한계와 기어 모터가 정지 상태에서 생성하는 최대 이탈 토크를 고려해야 합니다.
A: 정적 하중은 정지되어 있을 때 품목과 벨트 자체의 정지 중량입니다. 동적 하중에는 가속, 제동 및 마찰에 대한 지속적인 움직임 중에 가해지는 힘이 증가됩니다. 정지 및 이동 대기열 컨베이어에서는 동적 부하가 필요한 모터 크기를 결정합니다.
A: 벨트 속도는 내부 이미징 센서의 통합 시간과 완벽하게 일치해야 합니다. 벨트가 스캐너의 고정 보정보다 빠르게 또는 느리게 움직이면 결과적인 X선 이미지가 왜곡되거나 늘어나거나 압축됩니다. 이로 인해 보안 검사가 완전히 무효화됩니다.
A: 무거운 혼합 소포는 시간이 지남에 따라 벨트 직물을 물리적으로 늘어납니다. 엔지니어들은 이러한 신축성을 계산하고 일반적으로 전체 벨트 길이의 1%를 수용하는 장력 테이크업 메커니즘을 설계합니다. 이는 구동 풀리의 적절한 그립을 유지하고 미끄러짐 없이 정확한 추적을 보장합니다.
A: 평균 소포 중량을 기준으로 모터 크기를 조정할 수 없습니다. 절대적인 최악의 시나리오에 맞게 크기를 조정해야 합니다. 즉, 정지 지점에서 시작하여 최대 중량 점 하중으로 완전히 포화된 벨트입니다. 모터는 정지나 과열 없이 막대한 정지 마찰을 극복해야 합니다.
답: 그렇습니다. DIM 계산기는 엔지니어가 벨트에 있는 품목의 공간 활용도와 부피 밀도를 추정하는 데 도움이 됩니다. 이를 통해 물리적 컨베이어 시스템이 품목의 실제 부피와 부피를 처리하고 기계적 제한을 상업용 화물 측정 기준에 직접 맞추도록 보장합니다.
