보안 검문소 운영에는 절대적인 신뢰성이 필요합니다. 전력 이상이나 갑작스러운 정전으로 인해 즉각적인 운영 병목 현상이 발생합니다. 검사 장비에 장애가 발생하면 보안 라인이 중단되고 위협 감지 기능이 손상되며 고가의 이미징 하드웨어가 잠재적인 손상을 입을 수 있습니다. 시설 관리자와 보안 책임자는 기존 전기 인프라를 감사하기 전에 스캐너 조달을 마무리하는 경우가 많습니다. 이러한 정렬 불량으로 인해 배포 지연, 전기 개조 비용이 많이 들고 부적절한 전원 공급으로 인한 보증 무효화 등이 발생합니다.
사전 예방적인 전기 전략을 구현하면 이러한 오류를 예방할 수 있습니다. 전용 회로, 전원 조절 및 무정전 전원 공급 장치(UPS) 시스템을 평가하는 것은 새로운 체크포인트 배포를 위한 중요한 경로를 나타냅니다. 적절한 전기 계획은 지속적인 작동을 보장하고 민감한 이미징 센서를 보호하며 시설 전원 전환 중에 높은 처리량 스크리닝을 유지합니다. 설치를 시작하기 전에 시설의 전기 용량을 최신 검사 기술의 특정 요구 사항에 맞게 조정해야 합니다.
전용 인프라는 협상 불가능합니다. X선 스캐너에는 전기적 노이즈로 인해 이미지 품질이 저하되거나 잘못된 진단이 발생하는 것을 방지하기 위해 접지가 분리된 전용 회로가 필요합니다.
돌입 전류는 회로 크기를 결정합니다. 회로 차단기 및 UPS 시스템은 정상 상태 작동 소모뿐만 아니라 X선 발생기의 초기 전력 서지(돌입 전류)를 처리할 수 있도록 크기를 조정해야 합니다.
온라인 이중 변환 UPS가 표준입니다. 라인 인터랙티브 UPS 모델은 민감한 보안 장비에 적합하지 않습니다. 온라인 이중 변환 모델은 전송 시간이 없는 배터리 백업 및 활성 전력 조절을 제공해야 합니다.
가변 부하 및 열 충격 시설 계획: X선 스캐너 전력 소비는 직접적으로 열 발생으로 변환되므로 최대 처리량과 자동 감지 대기 모드를 모두 고려하는 통합 HVAC 계획이 필요합니다.
목차
기본 전기 사양을 설정하면 차단기를 작동시키거나 구성 요소 수명을 저하시키지 않고 검사 장비를 계속 작동할 수 있습니다. 선택한 장비의 정확한 전력 수요를 시설의 사용 가능한 전기 패널에 매핑해야 합니다. 이러한 사양을 충족하지 못하면 이미징이 불안정해지고 시스템이 자주 재부팅되며 X선 발생기 튜브가 조기에 고장나게 됩니다.
대부분의 표준 수하물 스캐너는 110V/120V 또는 220V/240V 단상 전원을 사용하며 종종 기존 건물 전기 시스템에 연결할 수 있습니다. 고용량 CT 스캐너에는 3상 전원이 필요하며, 여기에는 대규모 전기 업그레이드가 필요할 수 있습니다. 전기적 노이즈로부터 민감한 이미징 시스템을 보호하려면 절연된 접지와 적절한 전력 품질 관리가 필수적입니다.
표준 스캐너의 정상 상태 전력 소비 범위는 0.5kVA ~ 3.0+kVA입니다. 이 추첨은 터널 크기, 컨베이어 모터 등급 및 X선 발생기의 강도에 따라 크게 달라집니다. 평가하려면 X선 스캐너 전력 요구 사항을 기계의 특정 작동 기능과 기계가 작동할 물리적 환경을 면밀히 조사해야 합니다.
침투 능력은 전력 수요와 직접적으로 연관됩니다. 34mm 강철 관통을 달성하도록 설계된 기계에는 기본 우편물 스캐너보다 훨씬 더 많은 연속 전류를 끌어오는 높은 kV 발전기가 필요합니다. 고해상도 이미징 어레이에는 검출기 다이오드에서 이미지 처리 컴퓨터까지 밀집된 데이터 스트림을 처리하기 위해 안정적이고 지속적인 전력이 필요합니다.
최신 자동 감지 기능은 가변 전력 소비를 도입합니다. 기계는 수하물 유무에 따라 활성 검색과 대기 모드 사이를 자동으로 전환합니다. 컨베이어 벨트가 멈추고 X선 빔이 꺼지면 에너지 소비가 줄어듭니다. 이 가변 부하는 일일 평균 에너지 계산에 영향을 주지만 전기 패널의 최대 용량 요구 사항을 줄이지는 않습니다.
스캐너 카테고리 | 일반적인 전압 | 정상 상태 그리기(kVA) | 예상 돌입(kVA) |
|---|---|---|---|
우편실 / 소형 소포 | 110V / 120V 단상 | 0.5 - 0.8 | 1.5 - 2.4 |
표준 체크포인트 수하물 | 120V / 220V 단상 | 1.0 - 1.5 | 3.0 - 4.5 |
대형화물 / 팔레트 | 220V / 240V 단상 | 2.0 - 3.0 | 6.0 - 9.0 |
3D CT 수하물 스캐너 | 208V / 480V 삼상 | 4.0 - 7.0+ | 12.0 - 21.0+ |
돌입 전류는 스캐너가 시작될 때 발생하는 짧은 전력 서지이며, 종종 정상 작동 전류의 몇 배에 도달합니다. 회로 설계에서는 방해가 되는 차단기 작동 및 시동 오류를 방지하기 위해 이러한 최대 수요를 고려해야 합니다. 적절한 차단기 선택, 적절한 전선 크기 및 시운전 테스트를 통해 안정적인 스캐너 작동이 보장됩니다.
물리적 시설은 최신 검사 기술의 전기 수요를 지원하도록 조정되어야 합니다. 체크포인트 환경에서는 안전하고 지속적이며 규정을 준수하는 운영을 보장하기 위해 특정 인프라 수정이 필요합니다. 기존 로비나 중앙 홀을 개조하려면 전기 공사업체, HVAC 기술자, 보안 통합업체 간의 정확한 조정이 필요합니다.
X선 스캐너는 전압 변동, 전기적 소음, 다른 장비로 인한 시스템 오류를 방지하기 위해 전용 전기 회로를 사용해야 합니다. 적절한 접지를 통한 독립 배선은 이미지 안정성을 향상시키고 민감한 전자 장치를 보호하며 제조업체 보증 요구 사항을 유지하는 데 도움이 됩니다.
스캐너 전력 소비는 검문소 영역 내부에서 열이 되므로 적절한 HVAC 계획이 필요합니다. 냉각 시스템은 대기 조건뿐만 아니라 최대 작동 부하도 처리해야 합니다. 통풍이 잘되고 열을 제거하면 컴퓨터 고장, 발전기 과열 및 장비 수명 단축을 방지할 수 있습니다.
영구 스캐너 설치에는 안전한 케이블 라우팅이 필수적입니다. 플로어 박스, 머리 위 전력 경로 또는 보안 도관 시스템은 넘어지는 위험과 우발적인 연결 끊김을 방지합니다. 적절한 콘센트 배치와 보호 연결은 작업장 안전 표준을 유지하면서 안정적인 작동을 보장합니다.
지속적인 보안 운영을 위해서는 가장 안정적인 전원 백업 방법을 결정하는 것이 중요합니다. 원시 유틸리티 전원은 민감한 이미징 장비에 충분히 깨끗하지 않습니다. 하드웨어를 보호하고 그리드 변동 중에 스크리닝 처리량을 유지하려면 강력한 전력 조절 및 백업 전략을 구현해야 합니다.
표준 서지 보호기는 짧은 전압 스파이크만 차단하며 전력 강하, 정전 또는 불안정한 주파수 조건을 처리할 수 없습니다. X선 스캐너는 이미지 시스템, 운영 소프트웨어 및 민감한 발전기 구성 요소를 손상으로부터 보호하기 위해 지속적이고 깨끗한 전력이 필요합니다.

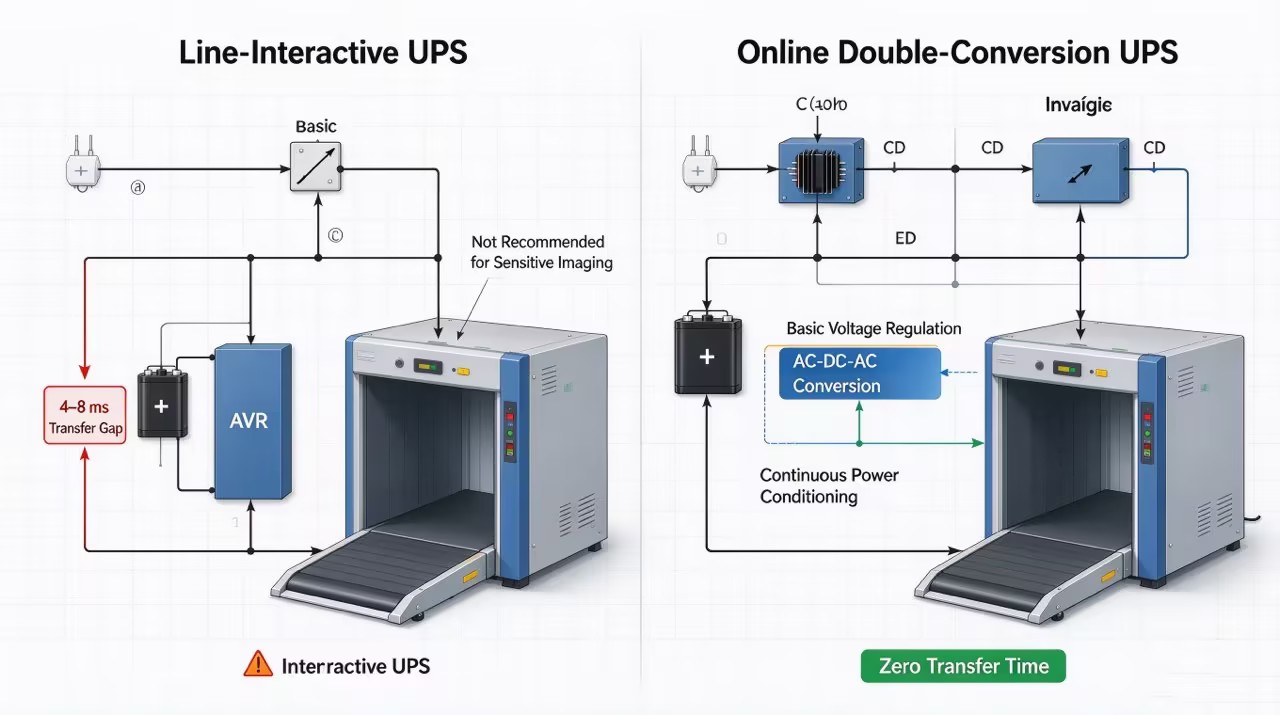

라인 인터랙티브 UPS 시스템은 기본 백업을 제공하지만 민감한 스캐너 전자 장치에 영향을 미치는 짧은 전송 지연이 있을 수 있습니다. 온라인 이중 변환 UPS 시스템은 지속적으로 깨끗한 전력을 재생하여 전송 시간이 없고 전압 변동, 소음 및 고조파 왜곡에 대한 더 나은 보호 기능을 제공합니다.
특징 | 라인 인터랙티브 UPS | 온라인 이중 변환 UPS |
|---|---|---|
배터리로 시간 전송 | 4~8밀리초 | 0밀리초(원활함) |
전력 조절 | 기본 전압 조정(AVR) | 지속적인 AC-DC-AC 변환 |
보호 수준 | 보통(급증, 정전) | 최대(주파수 드리프트, 고조파, 새그) |
X-Ray 스캐너에 대한 적합성 | 권장되지 않음 | 필수 표준 |
UPS 크기를 결정하려면 특정 스캐너 모델을 기반으로 한 정확한 계산이 필요합니다. 단순히 UPS kVA 등급을 스캐너의 정상 상태 전력과 일치시킬 수는 없습니다. 돌입 전류와 3~5년 수명 동안 UPS 배터리의 불가피한 성능 저하를 고려해야 합니다.
다음 공식을 사용하십시오: 총 스캐너 kVA + 30% 오버헤드. 이 오버헤드는 시동 중 돌입 전류를 수용하고 UPS 인버터가 100% 용량까지 밀리지 않도록 보장하여 과도한 열을 발생시키고 장치의 수명을 단축시킵니다. 스캐너가 2.0kVA를 사용하는 경우 최소 2.6kVA UPS가 필요합니다. 즉, 3.0kVA 장치를 구입해야 합니다.
런타임 요구 사항에 따라 배터리 뱅크의 물리적 크기가 결정됩니다. "안전한 종료"를 위한 UPS 크기를 결정하려면 일반적으로 10~15분의 런타임이 필요합니다. 이를 통해 운영자는 운영 체제를 손상시키지 않고 터널을 청소하고, 승객 소지품을 회수하고, 소프트웨어의 전원을 정상적으로 끌 수 있습니다.
제조업체의 사양서에서 X선 스캐너의 최대 kVA 소비량을 결정합니다.
돌입 및 배터리 노화에 필요한 30% 오버헤드를 추가하려면 최대 kVA에 1.3을 곱합니다.
운영 목표를 정의하십시오: 안전한 정지(15분) 또는 연속 작동(발전기에 연결).
런타임 요구 사항이 내부 배터리 용량을 초과하는 경우 외부 배터리 캐비닛을 허용하는 UPS 모델을 선택하십시오.
성공적인 체크포인트 배포를 위해서는 전기 인프라 및 UPS 크기를 주변 액세서리가 아닌 기본 요소로 다루어야 합니다. 전원 사양을 무시하면 하드웨어 오류, 손상된 위협 감지 및 운영 중단 시간이 직접 발생합니다. 현대 보안 환경에 필요한 고해상도 이미징을 보장하려면 깨끗한 전용 전원을 확보해야 합니다.
의사결정자는 엄격하게 이중 변환 토폴로지를 기반으로 UPS 시스템을 최종 후보로 선정해야 합니다. 선택한 장치가 적절한 돌입 용량을 제공하고 기존 시설 발전기와 원활하게 통합되는지 확인하십시오. 하드웨어 투자 보호는 스캐너가 현장에 전달되기 오래 전에 전기 패널에서 시작됩니다.
기존 패널 용량 및 도관 경로를 매핑하기 위해 허가받은 전기 시공업체와 함께 공식 현장 전력 감사를 시작합니다.
최대 돌입 사양 및 대기 모드 변형을 포함한 자세한 전력 소비 프로필을 X선 스캐너 제조업체에 직접 요청하세요.
전자기 간섭을 제거하려면 계획된 모든 스캐너 위치에 절연 접지(NEMA IG 콘센트)가 있는 전용 분기 회로를 설치하십시오.
제안된 장비의 총 BTU 출력을 계산하고 체크포인트 HVAC 시스템이 최대 열 부하를 처리할 수 있는지 확인합니다.
돌입 전류 및 브리지 발전기 전송 시간을 처리하기 위해 용량 오버헤드가 30%인 온라인 이중 변환 UPS 시스템을 조달합니다.
A: 전력 소비량은 일반적으로 0.5kVA ~ 3.0kVA입니다. 이는 터널 크기, X선 발생기의 강도 및 기술 유형에 따라 크게 달라집니다. 표준 2D 단일 보기 우편실 스캐너는 0.5kVA에 가까워지는 반면, 처리량이 높은 3D CT 수하물 스캐너는 회전 갠트리 및 고급 센서 어레이를 작동하기 위해 훨씬 더 많은 전력이 필요합니다.
A: 물체 센서가 장착된 기계는 컨베이어에 수하물이 없으면 자동으로 대기 모드로 들어갑니다. 그러면 X선 발생기가 꺼지고 벨트 모터가 정지됩니다. 이 기능은 지속적인 전력 소모를 크게 줄이고 트래픽이 적은 기간 동안 체크포인트 영역에 버려지는 열 출력(BTU)을 낮춥니다.
A: 아니요. X선 스캐너에는 전용 분기 회로가 필요합니다. 공유 콘센트에 연결하면 민감한 이미징 컴퓨터가 동일한 회로의 다른 장치로 인해 발생하는 전압 강하에 노출됩니다. 공유 회선은 또한 전자기 간섭을 발생시켜 이미지 품질을 저하시키고 종종 제조업체의 보증을 무효화합니다.
답변: 온라인 이중 변환 UPS 시스템은 정전 시 전송 시간이 전혀 없습니다. AC를 DC로, 다시 AC로 지속적으로 변환하여 완벽하고 깨끗한 전력을 제공합니다. 저렴한 라인 인터랙티브 모델에는 4~8밀리초의 전송 간격이 있는데, 이는 스캐너의 내부 컴퓨터가 충돌하고 재부팅될 수 있을 만큼 충분히 깁니다.
답변: 기계의 전력량을 BTU(British Thermal Unit)로 변환하여 열 출력을 계산할 수 있습니다. 1와트의 전력은 시간당 약 3.41BTU에 해당합니다. 1,500와트를 소비하는 스캐너는 시간당 약 5,115BTU의 열을 생성하며, 이는 시설의 HVAC 시스템이 관리해야 합니다.
답변: 절전(전압 강하) 중에 스캐너의 전원 공급 장치는 내부 구성 요소에 대한 적절한 전압을 유지하기 위해 노력합니다. 이로 인해 운영 체제가 정지되거나 충돌하여 심각한 데이터 손상 위험이 있습니다. 또한 X선관이 뜨거울 때 냉각 팬이 작동하지 않아 하드웨어가 영구적으로 손상될 수도 있습니다.
