엄격한 공간 분석 없이 물리적 보안 장비를 조달하면 심각한 운영 장애가 발생합니다. 시설 관리자는 막힌 비상구, 값비싼 로비 개조 또는 표준 배송 엘리베이터에 들어갈 수 없는 장비에 직면하는 경우가 많습니다. 일반적인 함정은 의 터널 크기 X선 스캐너 와 필요한 총 작동 공간을 혼동하는 것입니다. 이러한 감독은 운전실, 유지 보수 접근 패널, 승객 대기 구역 및 필수 IT 인프라를 고려하지 못합니다. 조달을 완료하기 전에 실제 공간 요구 사항을 계산하기 위한 표준화된 프레임워크를 확립해야 합니다. 이 가이드는 정확한 측정하고 확인하는 포괄적인 방법을 제공합니다 X선 스캐너 설치 공간을 . 선택한 시스템을 기존 아키텍처, 운영 및 네트워크 제약 조건에 맞게 조정하여 높은 처리량과 엄격한 시설 안전을 유지하는 배포를 보장하는 방법을 배우게 됩니다.
터널 크기 ≠ 총 설치 공간: 기계의 물리적 크기는 인피드/아웃피드 롤러, 작업자 책상 및 재구성 영역을 고려할 때 필요한 실제 공간의 40-50%만을 나타냅니다.
운송 여유 공간이 중요합니다. 가장 일반적인 설치 실패는 표준 시설 출입구, 복도 또는 화물 엘리베이터의 크기를 초과하는 장치를 구입하는 것입니다.
규제 허가에 따라 배치가 결정됩니다. 화재 규정, ADA 규정 준수 및 방사선 안전 구역은 X선 스캐너를 벽, 출구 및 보행자 통로에 얼마나 가까이 배치할 수 있는지를 엄격하게 제한합니다.
바닥 하중 용량을 검증해야 합니다. 침투성이 높은 스캐너에는 두꺼운 납 차폐 장치가 포함되어 있습니다. 높은 바닥 설치에는 구조 엔지니어링 승인이 필요합니다.
IT 공간을 무시하지 마십시오: 최신 네트워크 스캐너에는 이미지 보관 및 사이버 보안 규정 준수를 위한 전용 도관 공간, 보안 네트워크 드롭 및 서버 랙 공간이 필요합니다.
목차
보안 구축의 성공은 공간 역학에 대한 정확한 이해에 달려 있습니다. 물리적 병목 현상을 일으키지 않고 유동인구를 효율적으로 처리하는 체크포인트를 배포해야 합니다. 잘못 계획된 설치는 시설 안전을 위협하고 일일 운영 속도를 저하시킵니다. 성공을 위한 기본 측정 기준에는 사용 가능한 바닥 공간에 대해 모든 물리적 구성 요소를 측정하는 것이 포함됩니다. 장비가 인적 흐름 및 기존 시설 아키텍처와 어떻게 상호 작용하는지 평가합니다.

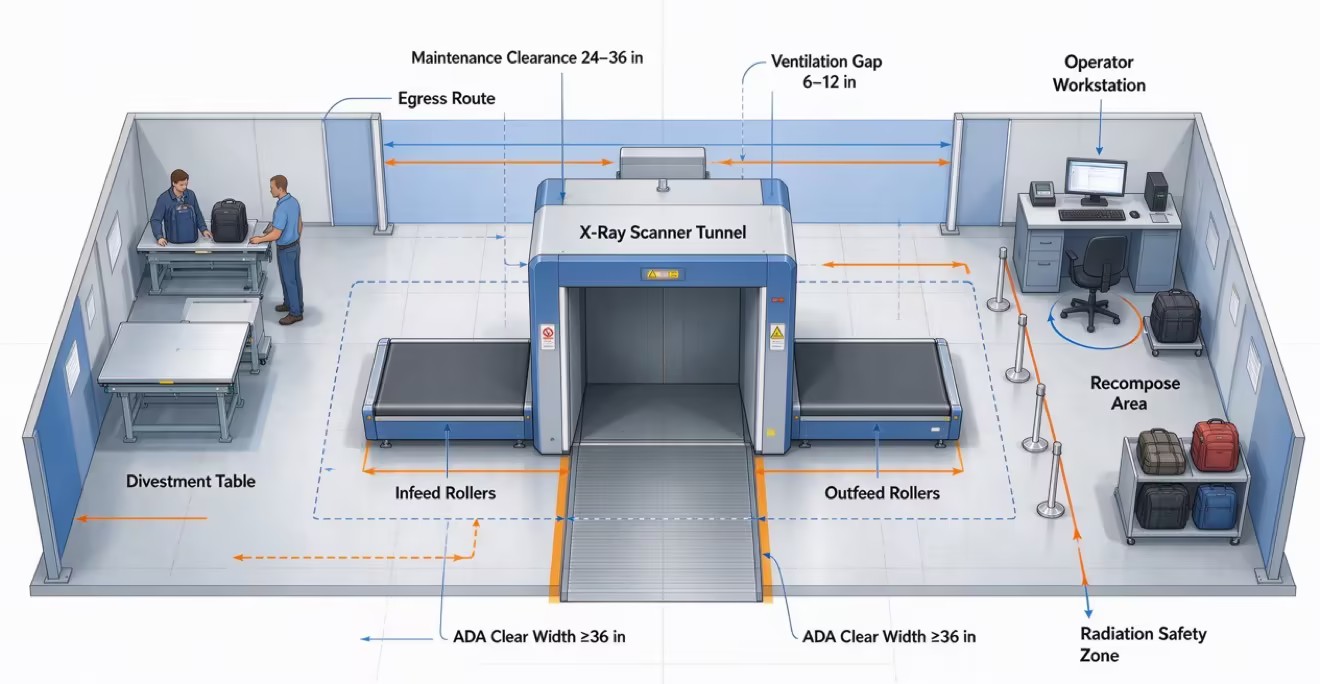

스캐너에 나열된 치수는 필요한 전체 작동 공간이 아닌 기계 설치 공간만을 나타냅니다. 기능적 검문소에는 운전실, 승객 통로 및 장비 접근 구역도 포함되어야 합니다. 통합 워크스테이션은 공간을 절약하지만 기계 크기를 늘리는 반면, 독립형 책상은 인체공학성을 향상시키지만 추가 바닥 면적이 필요합니다. 적절한 계획에서는 효율적인 검문소 운영을 보장하기 위해 워크스테이션 배치, 운영자 이동, 케이블 라우팅 및 가시성을 고려해야 합니다.
요소 | 일반적인 사양서 치수 | 실제 운영 공간이 필요함 | 차이 이유 |
|---|---|---|---|
메인 스캐너 유닛 | 80" 세로 x 35" 너비 | 120" 세로 x 60" 너비 | 열 방출 및 충돌 방지 장벽을 위한 완충 구역이 필요합니다. |
운영자 워크스테이션 | 30" 가로 x 30" 세로 | 60" 세로 x 60" 너비 | 의자 스윙 반경, 듀얼 모니터, 인체공학적 움직임을 고려해야 합니다. |
인피드/아웃피드 롤러 | 항상 나열되지는 않음 | 면당 36"~72" | 가장 큰 스캔 항목의 길이와 처리량에 전적으로 의존합니다. |
물리적 하드웨어 치수는 유지 관리 및 작동에 필요한 숨겨진 여유 공간을 고려하지 않습니다. 기술자는 일상적인 서비스 및 긴급 수리를 위해 내부 구성 요소에 방해 없이 접근할 수 있어야 합니다. 유지보수 접근 패널은 일반적으로 장비의 양쪽 측면에 24~36인치의 여유 공간이 필요합니다. 이 공간을 제공하지 못한다는 것은 기본적인 유지 관리를 위해 무거운 장비를 물리적으로 이동해야 함을 의미합니다. 보정된 기계를 이동하면 민감한 내부 정렬이 손상될 위험이 있으며 후속 재보정이 필요합니다.
주변 환경 요구 사항에 따라 특정 공간 간격도 결정됩니다. 보안 스캐너는 연속 작동 중에 상당한 열을 발생시킵니다. 내부 발전기 및 처리 전자 장치는 과열을 방지하기 위해 수동 또는 능동 환기에 의존합니다. HVAC 및 환기 간격은 협상할 수 없습니다. 기계를 벽에 기대어 배기구를 막으면 열 차단이 발생합니다.
기계 배기구와 구조적 장벽 사이에 최소 6~12인치의 간격을 할당하십시오. 기계 위의 천장 높이도 평가합니다. 열이 상승하고 낮은 천장으로 인해 발전기 하우징 주변에 뜨거운 공기가 갇힐 수 있습니다. 적절한 수직 간격은 적절한 열 방출을 보장하고 스캐닝 장비의 작동 수명을 연장합니다.
특정 하드웨어 구성을 사용하는 물리적 공간에 매핑하면 공간 요구 사항이 운영 결과에 연결됩니다. 잘 계산된 발자국은 더 빠른 처리 시간 및 승객 마찰 감소와 직접적인 상관관계가 있습니다. 체크포인트의 모든 부분은 특정 기능적 목적으로 사용됩니다.
롤러 길이는 검사 대상 품목의 크기 및 부피와 일치해야 합니다. 작은 품목에는 더 짧은 테이블이 필요하고, 수하물 및 화물에는 혼잡을 방지하기 위해 더 긴 인피드 및 아웃피드 영역이 필요합니다. 적절한 롤러 설계는 처리량을 향상시키고, 수하물 축적을 줄이며, 제한된 공간에서 원활한 물품 이동을 지원합니다.
효율적인 체크포인트 설계에는 준비, 검색 및 운영자 작업을 위한 충분한 공간이 필요합니다. 회수 구역은 지속적인 승객 흐름을 지원해야 하는 반면, 재구성 구역은 검색 후 병목 현상을 방지하기 위해 추가 공간이 필요합니다. 수술실은 편안한 작업 환경과 2차 검사 장비를 위한 공간을 제공해야 합니다.
대기열 공간은 최대 트래픽 양과 상영 속도에 맞춰 설계되어야 합니다. 선형 레이아웃은 효율적인 움직임을 제공하지만 더 많은 깊이가 필요한 반면 L자형 또는 U자형 디자인은 공간을 절약합니다. 레이아웃에 관계없이 승객의 원활한 흐름을 보장하려면 명확한 보행 경로와 우수한 운전자 시야가 유지되어야 합니다.
건물의 물리적 한계로 인해 설치 프로젝트가 쉽게 중단될 수 있습니다. 장비가 현장에 도착하기 훨씬 전에 이러한 구현 위험을 해결하십시오. 철저한 구조 감사를 수행하면 비용이 많이 드는 지연 및 강제 아키텍처 수정으로 인한 위험이 완화됩니다. 배달 트럭부터 최종 작동 위치까지 장비의 전체 이동 경로를 평가합니다.
설치 계획에는 최종 스캐너 위치뿐만 아니라 전체 배송 경로가 포함되어야 합니다. 장비가 현장에 안전하게 도달할 수 있도록 출입구, 복도, 엘리베이터 및 회전 공간을 측정합니다. 설치 지연을 방지하려면 배송 전에 로딩 도크 접근 권한, 엘리베이터 용량 및 장애물을 확인하십시오.
보안 스캐너는 무거운 차폐 기능과 집중된 무게로 인해 높은 점하중을 발생시킵니다. 바닥 구조가 특히 높은 바닥이나 높은 접근 시스템에서 장비를 지지할 수 있는지 확인하십시오. 안전한 설치를 위해서는 구조 평가 및 부하 분산 솔루션이 필요할 수 있습니다.
스캐너에는 전용 전기 회로와 적절한 케이블 관리가 필요합니다. 전압 요구 사항을 확인하고, 필요한 경우 UPS 배치를 계획하고, 노출된 케이블이 안전 위험을 초래하지 않도록 방지하십시오. 도관, 이중 바닥 또는 전용 통로를 통해 잘 설계된 라우팅은 안정적인 작동을 보장합니다.
최신 스캐너에는 네트워크 연결, 데이터 저장 및 사이버 보안 통합이 필요합니다. 설치 계획에는 네트워크 장비를 위한 공간, 안전한 케이블 라우팅 및 가능한 서버 인프라가 포함되어야 합니다. 적절한 IT 계획은 안정적인 데이터 전송을 보장하고 무단 액세스로부터 보안 시스템을 보호합니다.
설치 계획은 법적 및 안전 체계를 엄격하게 준수해야 합니다. 규정 준수는 선택 사항이 아닙니다. 소방서장, 보건 검사관, 접근성 감사관은 보안 검문소를 엄격하게 평가합니다. 이러한 표준을 충족하지 못할 경우 무거운 벌금이 부과되고 즉시 운영이 중단됩니다. 첫날부터 규정 준수 요구 사항을 공간 계산에 통합하세요.
보안 검색대는 비상구나 대피 경로를 막지 않도록 설계해야 합니다. 대기열 장벽, 분리 테이블 및 스캐너 장비는 정상 및 비상 상황 모두에서 명확한 탈출 경로를 유지해야 합니다. 레이아웃은 원활한 보안 운영을 지원하는 동시에 긴급 상황 시 신속한 대피를 지원해야 합니다.
검문소 배치는 휠체어 사용자와 접근 가능한 이동을 위한 충분한 공간을 제공해야 합니다. 스캐너, 대기열 구역 및 보조 검사 구역 주변의 통로는 해당 접근성 표준을 충족해야 합니다. 더 넓은 검사 게이트나 보조 검사 구역을 위해서는 추가 공간이 필요할 수 있습니다.
X선 스캐너는 방사선 노출을 제한하기 위해 차폐 시스템으로 설계되었지만 적절한 배치는 여전히 중요합니다. 장비는 터널 입구가 대기 구역 및 운전자 스테이션에서 멀리 떨어지도록 배치되어야 합니다. 시설에서는 안전 구역 및 설치 레이아웃을 정의할 때 현지 방사선 안전 요구 사항을 따라야 합니다.
올바른 장비 등급을 선택하려면 보안 요구 사항과 사용 가능한 설치 공간의 균형을 맞춰야 합니다. 구매자는 다양한 스캐너 범주 간의 개념적 장단점을 이해해야 합니다. 대규모 화물 스캐너를 표준 사무실 로비에 강제로 밀어 넣을 수는 없습니다. 하드웨어 사양을 공간적 현실과 직접 일치시켜 조달 결정을 내리세요.
스캐너 카테고리 | 일반적인 설치 공간 요구 사항 | 기본 애플리케이션 | 주요 공간적 절충 |
|---|---|---|---|
우편실 및 데스크탑 스캐너 | 최소(강화 책상이나 소형 전용 카트에 적합) | 심사 편지, 소형 소포, 개인 가방 | 매우 컴팩트한 설치 공간을 위해 침투력과 품목 크기 용량을 희생합니다. |
로비 및 검문소 스캐너 | 보통(전용 바닥 공간, 롤러 및 대기 공간 필요) | 배낭, 서류가방, 일반 택배 패키지 검사 | 다양한 스캐닝 기능과 설치 공간 크기의 균형을 유지합니다. 인접한 금속 탐지기가 필요합니다. |
화물 및 팔레트 스캐너 | 대규모(산업용 하역장 공간 및 제외 구역 필요) | 벌크 화물, 대형 상자, 팔레트화된 물품 검사 | 견고한 강화 바닥재가 필요하지만 물류에는 필수적이므로 시설에 미치는 영향이 높습니다. |
데스크탑 스캐너는 최소한의 설치 공간만 필요하며 사무실, 우편실, 소규모 검문소에 잘 맞습니다. 설치 및 작동이 쉽지만 편지나 가벼운 소포와 같은 작은 품목으로 제한됩니다. 컴팩트한 디자인으로 밀도가 높거나 큰 물체에 대한 스캔 성능이 저하됩니다.
로비 스캐너는 공간과 성능 간의 균형을 제공합니다. 가방, 서류가방, 소포 등 일반적인 보안 품목을 처리할 수 있으며 운영 및 승객 흐름을 위한 전용 바닥 공간이 필요합니다. 그들은 적당한 검사 능력이 필요한 기업 및 공공 시설에서 널리 사용됩니다.
화물 스캐너에는 넓은 설치 공간, 강화된 바닥 및 전용 적재 구역이 필요합니다. 이는 물류 센터, 항구 및 공항에서 팔레트 및 벌크 상품의 대량 검사를 위해 설계되었습니다. 설치 비용과 공간 요구 사항이 높지만 산업용 화물 검사에 필요한 용량을 제공합니다.
포괄적인 현장 조사 체크리스트를 다운로드하여 모든 시설 입구에서 내부 측정 프로세스를 표준화하세요.
지정된 배송 경로를 따라 모든 출입구, 화물 엘리베이터 및 복도 회전 반경을 측정하여 운송 여유 공간을 확인합니다.
보안 통합 전문가에게 문의하여 전문적인 시설 둘러보기를 수행하고 숨겨진 구조적 제약 조건을 식별하세요.
조달 문서에 서명하기 전에 정확한 장비 설치 공간을 시각화하려면 공급업체에 상세한 CAD 레이아웃 제안을 요청하십시오.
A: 업계 표준에서는 장비의 양쪽 측면에 최소 24~36인치의 여유 공간이 필요합니다. 이 공간을 통해 기술자는 중장비를 물리적으로 이동하지 않고도 내부 패널에 접근하고, 발전기를 수리하고, 일상적인 교정을 수행할 수 있습니다.
답변: 한쪽 면이 벽 근처에 놓이는 경우가 많지만 완전히 수평으로 배치할 수는 없습니다. 내부 발전기 및 전자 장치의 환기 요구 사항에 따라 최소 6~12인치의 간격이 필요합니다. 이는 열 차단을 방지하고 적절한 공기 흐름을 보장합니다.
답변: 표준 로비 검문소 장치의 무게는 일반적으로 800~1,500파운드입니다. 이 무게는 작은 수평 조절 다리나 바퀴에 얹혀 있기 때문에 높은 점하중을 발생시킵니다. 바닥 하중 등급이 이 밀도 있는 무게를 지탱할 수 있는지 확인해야 합니다.
답: 그렇습니다. 전용 전기 회로는 이미징 센서를 손상시키는 전력 변동을 방지합니다. 최신 사이버 보안 규정 준수, 중앙 집중식 이미지 보관 및 위협 예측 시스템에는 안전한 전용 네트워크 드롭도 필수입니다.
A: 매각 구역, 기계 자체, 배출 롤러 및 승객 재구성 구역의 총 길이를 계산하십시오. 승객 수에 따라 표준 검문소는 일반적으로 원활한 처리량을 유지하기 위해 15~25피트의 선형 공간이 필요합니다.
답변: 많은 검문소 스캐너는 표준 32인치 또는 36인치 상업용 문에 맞도록 설계되었습니다. 그러나 부착된 키보드, 모니터 및 측면 패널은 운송 중에 제거해야 하는 경우가 많습니다. 항상 특정 문 치수와 비교하여 상자에 담긴 치수를 확인하십시오.
